高級過程控制系統實訓室

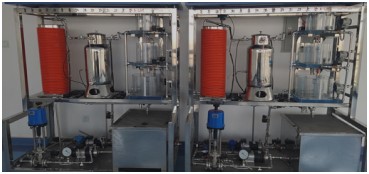

圖1.高級過程控制實驗對象系統

高級過程控制系統實訓室是面向電力、裝備、化工專業實驗室，建于2013年7月，配置了2套天煌THJ-4型高級過程控制系統實驗裝置，主要承擔本、專科生的《自動控制理論》、《過程控制系統》、《自動化控制技術》等專業課程的實驗教學任務。

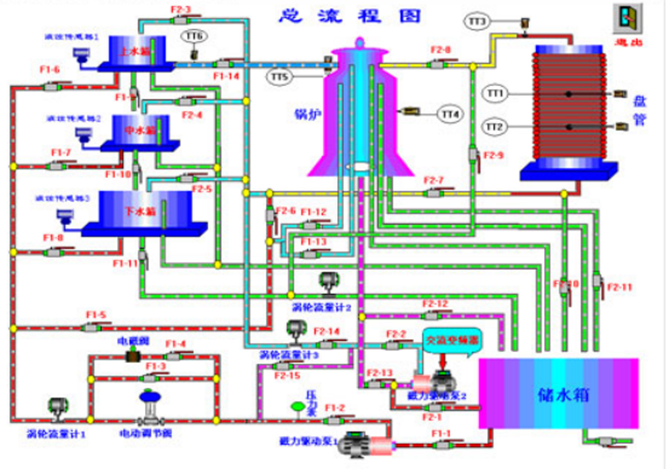

圖2.高級過程控制系統

高級過程控制系統主要特點是被調參數囊括了流量、壓力、液位、溫度四大熱工參數；執行器中既有電動調節閥儀表類執行機構，又有變頻器等電力拖動類執行器。系統除了能改變調節器的設定值作階躍擾動外，還可在對象中通過電磁閥和手操作閥制造各種擾動。一個被調參數可用不同的動力源、不同的執行器和不同的工藝線路下可演變成多種調節回路，以利于討論、比較各種調節方案的優劣，從而進行多變量控制系統及特定的高級過程控制系統實驗。
